Компания «ИНТЕРРАСКАН» с 2021 г. занимается системным развитием и внедрением инновационных геофизических технологий, не имеющих мировых аналогов и основанных на разработках российских ученых. Специалисты компании обладают более чем десятилетним успешным опытом разработки технологий импульсной электроразведки, создания специализированного программного обеспечения.
Глубинная высокоразрешающая импульсная электроразведка (ГВИЭР) – это новая ступень развития неразрушающих геофизических экспресс-методов, позволяющих с высокой степенью детализации исследовать строение геологического пространства на глубинах до 400 м и с повышенным разрешением на глубинах до 50 м при решении задач инженерной геологии.
Исследования технологией ГВИЭР позволяют существенно повысить скорость и эффективность инженерно-геологических изысканий, а также предупредить развитие аварий и катастроф, вызываемых опасными геологическими явлениями и техногенными воздействиями на подповерхностное пространство. ГВИЭР успешно применяется в геологоразведке, что доказано многолетним опытом использования Технологии в этих целях.
ГВИЭР успешно справляется с изысканиями в сложных, обводненных и засоленных грунтах, с исследованиями многолетнемерзлых пород, работает с любых поверхностей (пресная вода, лед, снег, болото и т.д.) в любой сезон.
Технология
ГВИЭР – технология бесконтактной импульсной электроразведки на основе модификации георадаров, использующих для зондирования грунтов сверхширокополосный электромагнитный сигнал в диапазоне 1-1000 МГц и антенны в виде резистивно-нагруженных диполей. В зависимости от поставленных задач и необходимой глубины применяются антенны различной длины.
Технология основана на физическом явлении отражения электромагнитных волн от подповерхностных разделов сред с различными геоэлектрическими параметрами. Информацию о структуре зондируемого геологического пространства позволяют получить следующие данные: временной интервал между генераций электромагнитного импульса передатчиком и регистрацией его отражений от подповерхностных разделов сред приемным устройством, а также амплитуда, форма и полярность отраженного сигнала. Эти параметры тесно коррелируют с физическими свойствами геологических структур: плотностью, пористостью, влажностью и другими. Изыскания проводятся по профилям непрерывной съемкой, либо с заданным шагом между точками от 10 см. Для позиционирования обследуемых профилей на местности используются устройства GPS.
Генератор источника сигнала имеет возможность регулировки мощности для исследований на различных глубинах и генерирует наносекундный импульс (однополярный импульс без высокочастотного заполнения) с крутым передним фронтом. Крутой передний фронт импульса и его большая амплитуда определяют высокое разрешение технологии, большую глубину зондирования и возможности работы в низкоомных средах – увлажненных грунтах, глинах и суглинках.
Результатом исследований является геоэлектрический разрез (радарограмма), переводимый в глубинный масштаб. Перевод осуществляется по результатам полевой калибровки и привязки к существующим геологическим скважинам, архивным данным инженерно-геологических изысканий. Результаты импульсной электроразведки могут сопоставляться с результатами сейсморазведки и классической электроразведки.
Преимущества ГВИЭР
VS
Глубина зондирования: 0,1 м – 400 м
Область применения: как среды с высоким электрическим сопротивлением (сухие пески, пресный лед), так и среды с низким сопротивлением (увлажненные грунты, растепленные мерзлые породы, засоленные грунты и др.)
Простота и прозрачность исследований
Формирование «цифрового следа» объекта
Доступность оборудования
Возможность обучения сотрудников клиентов
Недостатки и ограничения существующих альтернатив
Прямые методы (скважины, шурфы)
- Высокая стоимость: 1 скважина от 300 млн руб. (для нефтяных скважин)
- Длительная мобилизация тяжелого оборудования
- Отсутствие данных по участкам между скважинами
- Высокая длительность исследований
- Методы, нарушающие геологическое пространство
Классическая электроразведка
- Высокая трудоемкость и сроки
- Отсутствие данных по участкам между скважинами
- Сложная мобилизация
- Высокая погрешность из-за априорной модели среды: до 50%
- Контактные методы
- Работы только в полевой сезон
Малоглубинная сейсморазведка
- Длительные сроки исследований
- Сложная мобилизация
- Высокая трудоемкость и стоимость
- В переувлажненных грунтах недостаток информации о верхних границах разреза
- Не разделяет границы сред: талый/мерзлый; Углеводороды/вода и т.д.
- Контактные методы
Классические георадары
- Малая глубина зондирования
- Низкая информативность
- Быстрое затухание сигнала в обводненных суглинках
- Малая мощность сигнала
Области применения
ГВИЭР В ГЕОЛОГОРАЗВЕДКЕ
...................
Выявление поисковых признаков полезных ископаемых и исключение неперспективных участков
...................
Оптимизация геологоразведочной сети и расположения заверочных буровых скважин
Локализация и оконтуривание месторождений,в том числе с глубоким залеганием:
- рудного золота
- сульфидно-магнетитовых руд
- марганца и золоторудной минерализации в корах выветривания
- ураноносных метасоматитов
- медно-цинково-колчеданных рудных тел
- колчеданно-полиметаллических рудных тел
- редких земель и ванадия в корах выветривания
- оконтуривание кимберлитовых трубок
- выявление хрусталеносных кварцевых жил
- разведка угольных месторождений
............
Выявление геоморфологических структур, благоприятных для формирования золотоносных россыпей, в т.ч. погребенных палеоструктур
............
Локализация водоносных горизонтов, водопроводящих техногенных трещин и полостей, естественной трещиноватости горных пород, которые могут привести к затоплению рудников
ГВИЭР В ИНЖЕНЕРНОЙ ГЕОЛОГИИ
...................
Выявление границ раздела грунтов и аномалий
...................
Определение положения коммуникаций
...................
Стройконтроль скрытых работ
Локализация подземных полостей, карстов, трещин, зон разуплотнения и других аномалий геологического массива
............
Обследование и мониторинг:
- состояния грунтовых оснований под фундаментами зданий и сооружений
- состояния дорожного полотна, железнодорожных насыпей, взлетно-посадочных полос
- деградации мерзлоты, положения кровли мерзлых пород
- уровня грунтовых вод, водоносных горизонтов
- зон скрытых протечек агрессивных продуктов, зон загрязнений
- оснований и аномалий полигонов ТБО и промышленных отходов
- грунтовых плотин, дамб и хвостохранилищ
............
Картирование инженерных коммуникаций
............
Определение фактических глубин залегания фундаментов, свай, дренажных систем, мостовых опор, трубопроводов (включая подводное залегание)
Примеры работ в геологоразведке

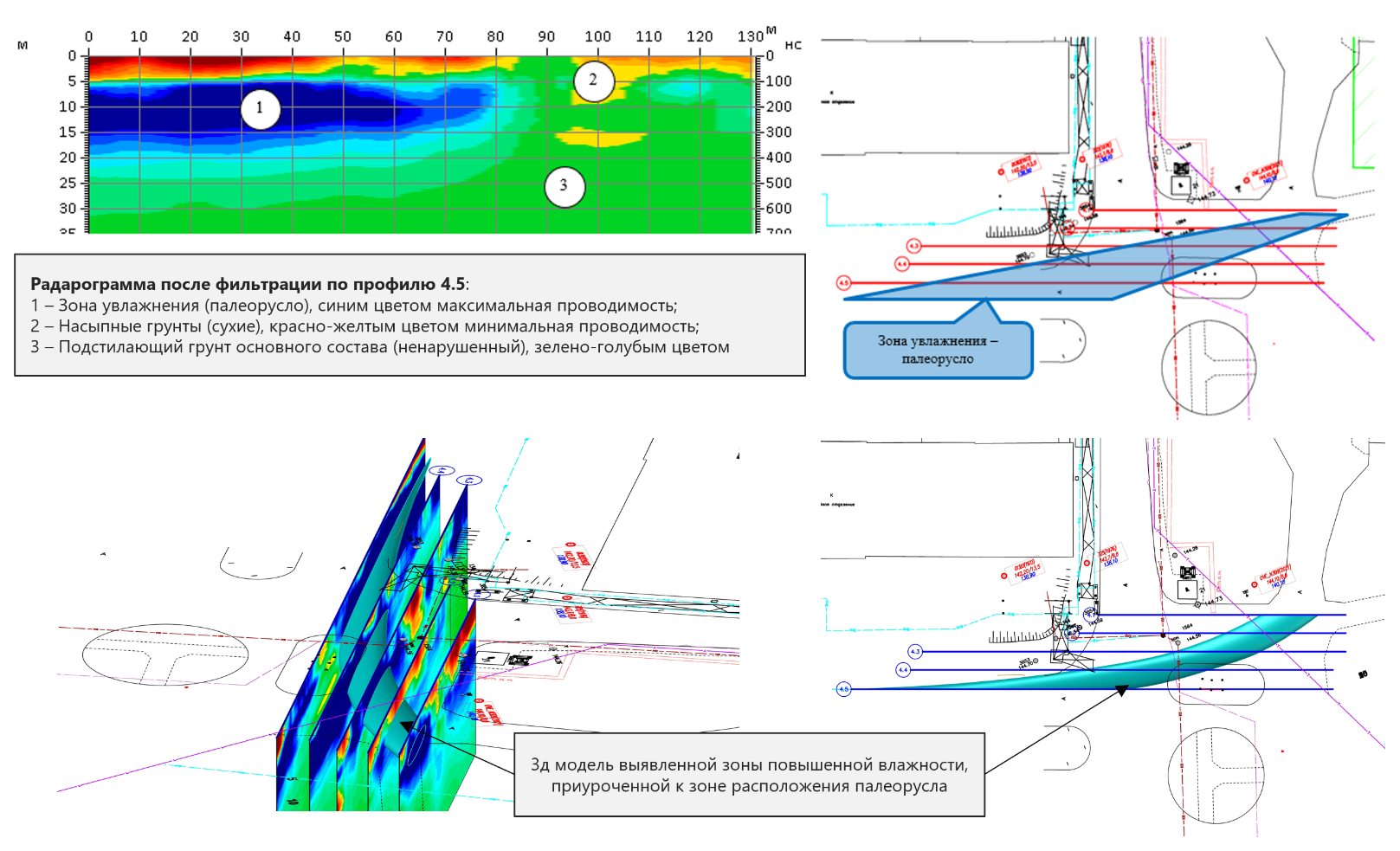

Примеры работ в инженерной геологии
Дорожная карта проведения работ
- Постановка задачи заказчиком
- Технико-коммерческое предложение
- Предварительная смета
- Обоснование ценообразования
Этап 1
- Соглашение о конфиденциальности
- Обмен историческими данными по геологии объекта (при наличии)
- Договор + техническое задание + смета
Этап 2
- Полевые работы
- Камеральная обработка данных
- Научно-технический отчет
- Презентация результатов
Этап 3
Ценностное предложение
Достоверно и детально
Неразрушающим способом
Оперативно, качественно, дешево
Формирование "цифрового следа" объекта
Снижение рисков
Дополнительные данные по опасным аномалиям
Соотношение стоимости исследований к возможному ущербу
200 раз
Снижение издержек
Сокращение количества пробуренных скважин
Оптимизация расположения и количества скважин
в 5 раз
Достоверность
Снижение вероятности пропуска геологических аномалий
Детальность исследований на непрерывном профиле
> 20 раз
